Rotfaithai.Com :: View topic - ทำ track map สายสงขลา ด้วย Google Earth และภาพถ่ายทางอากาศ
 Forum FAQForum FAQ   SearchSearch   UsergroupsUsergroups   ProfileProfile   Log in to check your private messagesLog in to check your private messages   Log inLog in

ทำ track map สายสงขลา ด้วย Google Earth และภาพถ่ายทางอากาศ
Goto page Previous  1, 2, 3, 4, 5, 6, 7, 8, 9  Next

Reply to topic    Rotfaithai.Com Forum Index -> สาระความรู้วิชาการรถไฟและประวัติศาสตร์รถไฟไทย
View previous topic :: View next topic
Author Message
Mongwin
1st Class Pass (Air)
1st Class Pass (Air)


Joined: 24/09/2007
Posts: 31625
Location: ทางรถไฟสายสุพรรณบุรี สายสงขลา

PostPosted: 26/07/2008 9:47 pm    Post subject: Reply with quote

เส้นทางแยกท่าเรือ เมื่อวาดโค้งตัดถนนทะเลหลวงแล้วก็จะตัดถนนสายหลักของสงขลา คือถนนรามวิถี
จากนั้นจะไปตัดถนนไทรบุรีที่ หมายเลข 18
ใกล้ๆ กันนี้ ตรงหมายเลข 19 จะมีประแจอีกตัวหนึ่ง นับเป็นประแจตัวที่ 9 ทำให้ทางสายท่าเรือตั้งแต่จุดนี้กลายเป็นทางคู่ โดยมีทางฝั่งเหนือเป็นทางตรงไปจรดริมทะเลสาบสงขลา
ส่วนทางฝั่งตะวันออก จะโค้งเบี่ยงเข้าสู่ท่าเทียบเรือ

รวมระยะทางสายแยกไปท่าเรือ นับจากประแจตัวที่ 8 ตรงหมายเลข 15 ถึงสุดปลายรางที่ท่าเรือ ประมาณ 920 เมตร

Click on the image for full size

หมายเลข 20 คือจุดตัดถนนนครนอก ปัจจุบันเป็นร้านน้ำชา
หมายเลข 21 คือ รางตรงไปริมทะเลสาบ
หมายเลข 22 คือ รางเบี่ยงไปทางทิศใต้ เข้าสู่ท่าเรือ


Click on the image for full size

Click on the image for full size
Back to top
View user's profile Send private message Visit poster's website
Mongwin
1st Class Pass (Air)
1st Class Pass (Air)


Joined: 24/09/2007
Posts: 31625
Location: ทางรถไฟสายสุพรรณบุรี สายสงขลา

PostPosted: 27/07/2008 12:44 am    Post subject: Reply with quote

ประแจ ที่อยู่ตรงหมายเลข 19 ปัจจุบันอยู่ในสภาพนี้ครับ เห็นก้านประแจ (เรียกไม่ถูกครับ) อยู่ใต้ร่มไม้ซ้ายมือครับ
Click on the image for full size

ภาพรางตรง หมายเลข 21 ในปัจจุบันครับ
Click on the image for full size

ภาพรางโค้งสู่ท่าเรือ หมายเลข 22 ในป้จจุบันครับ
Click on the image for full size

สำหรับ track map บริเวณเขตตัวเมืองสงขลาก็คงจบเพียงเท่านี้
ขอบคุณที่ติดตามชมครับ

ต่อไปจะลองทำ track map สถานีน้ำน้อยดูครับ เพื่อประโยชน์ในการลงพื้นที่สำรวจจริงสำหรับท่านที่สนใจครับ
Back to top
View user's profile Send private message Visit poster's website
Mongwin
1st Class Pass (Air)
1st Class Pass (Air)


Joined: 24/09/2007
Posts: 31625
Location: ทางรถไฟสายสุพรรณบุรี สายสงขลา

PostPosted: 07/08/2008 4:34 pm    Post subject: Reply with quote

ก่อนชม track map ของสถานีรถไฟน้ำน้อย
ขอเชิญชมกระทู้การสำรวจสะพานน้ำน้อย โดยคุณกิมหยงครับ

http://www.gimyong.com/webboard/index.php/topic,7754.0.html

ตัวอย่างภาพโดยคุณกิมหยงครับ

Click on the image for full size
Back to top
View user's profile Send private message Visit poster's website
Mongwin
1st Class Pass (Air)
1st Class Pass (Air)


Joined: 24/09/2007
Posts: 31625
Location: ทางรถไฟสายสุพรรณบุรี สายสงขลา

PostPosted: 07/08/2008 10:23 pm    Post subject: track map สถานีรถไฟน้ำน้อย Reply with quote

คราวนี้ก็เป็น track map ของสถานีรถไฟน้ำน้อย ครับ

สถานีรถไฟน้ำน้อย
ที่ตั้ง : ต.น้ำน้อย อ.หาดใหญ่ จ.สงขลา
กม. : 939.83

วิธีการทำ track map โดยใช้ภาพถ่ายทางอากาศและ Google Earth

1. นำภาพถ่ายทางอากาศ ของกรมแผนที่ทหาร โครงการ น.ส.3 ระวาง M40-026 ถ่ายเมื่อวันที่ 11 มี.ค. 2517 มาตราส่วน 1:15,000 วางบนภาพถ่ายดาวเทียม QuickBird วันที่ 18 เม.ย. 2548 บนโปรแกรม Google Earth เวอร์ชั่น4.3.7284.3916 (beta)

Click on the image for full size

จากภาพจะเห็นสะพานข้ามคลองน้ำน้อยทางซ้ายมือของภาพ
ซ้ายมือไปที่หยุดรถเขาบันไดนาง ขวามือไปที่หยุดรถควนหิน
มองเห็นสุสานขุนนิพัทธ์จีนนคร อยู่ทางบนขวาของภาพ
ลากเส้น กำหนดจุดแสดงตำแหน่งต่างๆ ให้ตรงกับตำแหน่งจริงบนภาพถ่ายทางอากาศ

2. เมื่อนำภาพถ่ายทางอากาศออกจะเห็นภาพถ่ายดาวเทียมเป็นดังภาพ

Click on the image for full size
Back to top
View user's profile Send private message Visit poster's website
Mongwin
1st Class Pass (Air)
1st Class Pass (Air)


Joined: 24/09/2007
Posts: 31625
Location: ทางรถไฟสายสุพรรณบุรี สายสงขลา

PostPosted: 07/08/2008 10:26 pm    Post subject: Reply with quote

3. ซูมดูภาพบริเวณสถานีรถไฟน้ำน้อย มองเห็นอาคารสถานี ชานชาลา รางประธานและรางหลีกครับ

Click on the image for full size

4. กำหนดจุด ลากเส้นให้ตรงกับตำแหน่งจริง

Click on the image for full size
Back to top
View user's profile Send private message Visit poster's website
Mongwin
1st Class Pass (Air)
1st Class Pass (Air)


Joined: 24/09/2007
Posts: 31625
Location: ทางรถไฟสายสุพรรณบุรี สายสงขลา

PostPosted: 07/08/2008 10:29 pm    Post subject: Reply with quote

5. เมื่อนำภาพถ่ายทางอากาศออก ก็จะเห็นตำแหน่งต่างๆ ปรากฏในภาพถ่ายดาวเทียมปี 2548 ครับ

Click on the image for full size

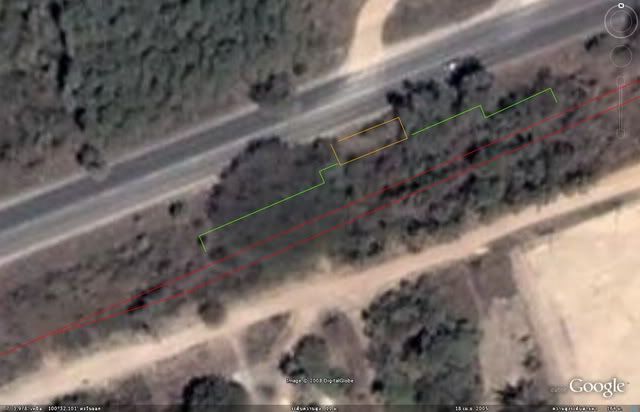

6. ซูมดูบริเวณอดีตที่ตั้งสถานีรถไฟน้ำน้อยครับ

Click on the image for full size
Back to top
View user's profile Send private message Visit poster's website
Mongwin
1st Class Pass (Air)
1st Class Pass (Air)


Joined: 24/09/2007
Posts: 31625
Location: ทางรถไฟสายสุพรรณบุรี สายสงขลา

PostPosted: 07/08/2008 10:33 pm    Post subject: Reply with quote

7. มุมมองจากสงขลาไปทางหาดใหญ่ครับ เห็นหลังคาโรงงานทรอปิคอลแคนนิง อยู่ทางซ้ายมือ

Click on the image for full size

8. ตรงตำแหน่งนี้ ถ้าโชคดี อาจเจอซากหลัก กม. ๙๔๐ ด้วยครับ Idea

Click on the image for full size
Back to top
View user's profile Send private message Visit poster's website
Mongwin
1st Class Pass (Air)
1st Class Pass (Air)


Joined: 24/09/2007
Posts: 31625
Location: ทางรถไฟสายสุพรรณบุรี สายสงขลา

PostPosted: 07/08/2008 10:47 pm    Post subject: ข้อมูลเชิงภูมิศาสตร์ของสถานีรถไฟน้ำน้อย Reply with quote

ต่อไปนี้เป็นข้อมูลเชิงภูมิศาสตร์ของสถานีรถไฟน้ำน้อย ที่ได้จากการวิเคราะห์ครับ Very Happy

สถานีน้ำน้อย
กม. 939.83
ที่ตั้ง ริมทางหลวงหมายเลข 407 (กาญจนวนิชย์) ด้านฝั่งใต้ ตรงข้ามบริเวณที่ขุดดินไปขาย เยื้องสุสานขุนนิพัทธ์จีนนครและโรงงานทรอปิคอลแคนนิง
ห่างจากกึ่งกลางสะพานโครงขึ้นข้ามคลองน้ำน้อยไปทางสงขลา 1,135 เมตร

พิกัดภูมิศาสตร์ สำหรับ GPS และ Google Earth ครับ
1. กึ่งกลางอาคารสถานี 7.06645,100.53512
อาคารสถานียาว 18 เมตร
2. ขอบชานชาลาด้านหาดใหญ่ 7.06620,100.53473
3. ขอบชานชาลาด้านสงขลา 7.066554,100.53557
ชานชาลายาว 100.00 เมตร
4. ประแจเข้าทางหลีกด้านหาดใหญ่ 7.06599,100.53437
5. ประแจเข้าทางหลีกด้านสงขลา 7.06707,100.53688
ทางหลีกวัดจากประแจทั้งสองไปตามทางประธานยาว 300.00 เมตร
6. หลัก กม. ๙๔๐ พิกัด 7.06694,100.53657

หวังว่าคงเป็นประโยชน์สำหรับนักสำรวจ ที่จะเข้าไปเก็บภาพมาให้ชมกันในโอกาสต่อไปนะครับ
Back to top
View user's profile Send private message Visit poster's website
alderwood
1st Class Pass (Air)
1st Class Pass (Air)


Joined: 10/04/2006
Posts: 6594
Location: กรุงเทพ-ราชสีมา

PostPosted: 07/08/2008 11:00 pm    Post subject: Reply with quote

Mongwin wrote:
Click on the image for full size

ภาพของคุณกิมหยงที่พี่หม่องวินนำมาให้ดู ผมเริ่มสังเกตสะพานคล้ายๆกับที่เคยตั้งข้อสังเกตกับสะพานข้ามแม่น้ำมูลที่ท่าช้างครับ ดูจากรูปแล้วคานค่อนข้างห่างมากกว่าตำแหน่งของรางที่วางไว้ แต่สายนี้ไม่ได้มีการใช้ราง 1.435 เมตรเลย ก็เลยน่าสงสัยกับข้อสันนิษฐานที่ผมเคยตั้งไว้ครับ
_________________
รักรถไฟมั่นใจโคปเตอร์ || Railway Racing Team || Korat Spotter
Click on the image for full size
Back to top
View user's profile Send private message Visit poster's website MSN Messenger
OutRun
1st Class Pass (Air)
1st Class Pass (Air)


Joined: 26/05/2006
Posts: 1187

PostPosted: 08/08/2008 1:39 am    Post subject: Reply with quote

แหงะ รางบนสะพานหายไปแล้วเหรอ
_________________
นายจักรยานกับการรถไฟ ฯ
Back to top
View user's profile Send private message
